Nobilia Spüleneckschränke

Der Spüleneckschrank mit Winkelpassstück ist der Unterschrank für deine Eckspüle, gebaut als Halbeckschrank. Er steht ein Stück aus der Ecke gerückt, vorn schließt das Winkelpassstück die Ecke.

• Eine oder zwei Türen: Der breiteste Korpus hat zwei Türen und mehr Platz unter einer breiten Spüle.

• Zwei Fronten: Die Tür reicht über die ganze Höhe, oder über ihr sitzt eine feste Blende.

• Maß fest bestellt: Du planst nach dem Planmaß, vor Ort lässt es sich nicht mehr ändern.

Maße:

• Höhen: 72 cm ▪ 79,2 cm ▪ 86,4 cm (120 cm Korpus nur 72 cm)

• Korpusbreiten: 90 cm ▪ 100 cm ▪ 120 cm (zwei Türen)

• Planmaß lange Wand: 103 bis 135 cm ▪ 143 bis 175 cm (120 cm Korpus)

• Planmaß kurze Wand: 63 bis 75 cm

Der diagonale Spüleneckschrank füllt die Ecke ganz aus. Er steht schräg in der Ecke, belegt an beiden Wänden gleich viel Platz und braucht kein Winkelpassstück.

• Schräge Tür: Die Tür öffnet den Platz unter der Spüle breit zur Küche hin. So erreichst du Siphon, Anschlüsse und Eimer von vorn.

• Durchgehend oder mit Blende: Du wählst eine Tür über die ganze Höhe oder eine Tür mit fester Blende darüber.

• Vor Ort zerlegbar: Der Schrank lässt sich bei dir vor Ort zerlegen. Das hilft, wenn der Weg in die Küche eng ist.

Bestellhilfe: Mit durchgehender Tür heißt der Schrank im Shop SPUED 90, mit fester Blende SPUE 90.

Maße:

• Höhen: 72 cm ▪ 79,2 cm ▪ 86,4 cm

• Breite: 90 × 90 cm

• Türbreite: 45 cm

Konfiguriere deinen Spülen-Eckschrank nach dem Planmaß, nicht nach dem Korpusmaß. Nur dann lassen sich Tür und Griffe in der Ecke frei bedienen.

Korpusmaß und Planmaß: Das Korpusmaß ist die Breite des Schranks selbst, 90, 100 oder 120 cm. Das Planmaß ist der Platz, den er an der Wand belegt, von der Raumecke bis zum nächsten Schrank. Die Skizze zeigt beides.

Warum mehr Platz als der Korpus? Der Schrank steht ein Stück aus der Ecke gerückt. Vorn sitzt ein Winkelpassstück, daran die Tür. So öffnet die Tür, ohne das Passstück oder die Nachbarschränke zu blockieren. Hinter dem Passstück bleibt ein kleiner Bereich ohne Stauraum.

Im Shop erkennst du die Front des Spüleneckschranks am Kürzel. SPUED steht für eine Tür über die ganze Höhe, SPUE für eine Tür mit fester Blende darüber. Die Zahl dahinter nennt die Größe, etwa SPUED 90-40.

• Platz unter der Spüle: Hinter der Tür ist Platz für Siphon, Anschlüsse und deinen Eimer.

• Eine oder zwei Türen: Die Korpusse mit 90 cm und 100 cm haben eine Tür. Den 120 cm breiten Korpus mit zwei Türen gibt es nur als SPUED. Er braucht mehr Wand.

• Planmaß beim 120er: Die Stellfläche gibst du fest an. Beim breitesten Korpus kann das Werk das Planmaß um bis zu 2 cm kürzen.

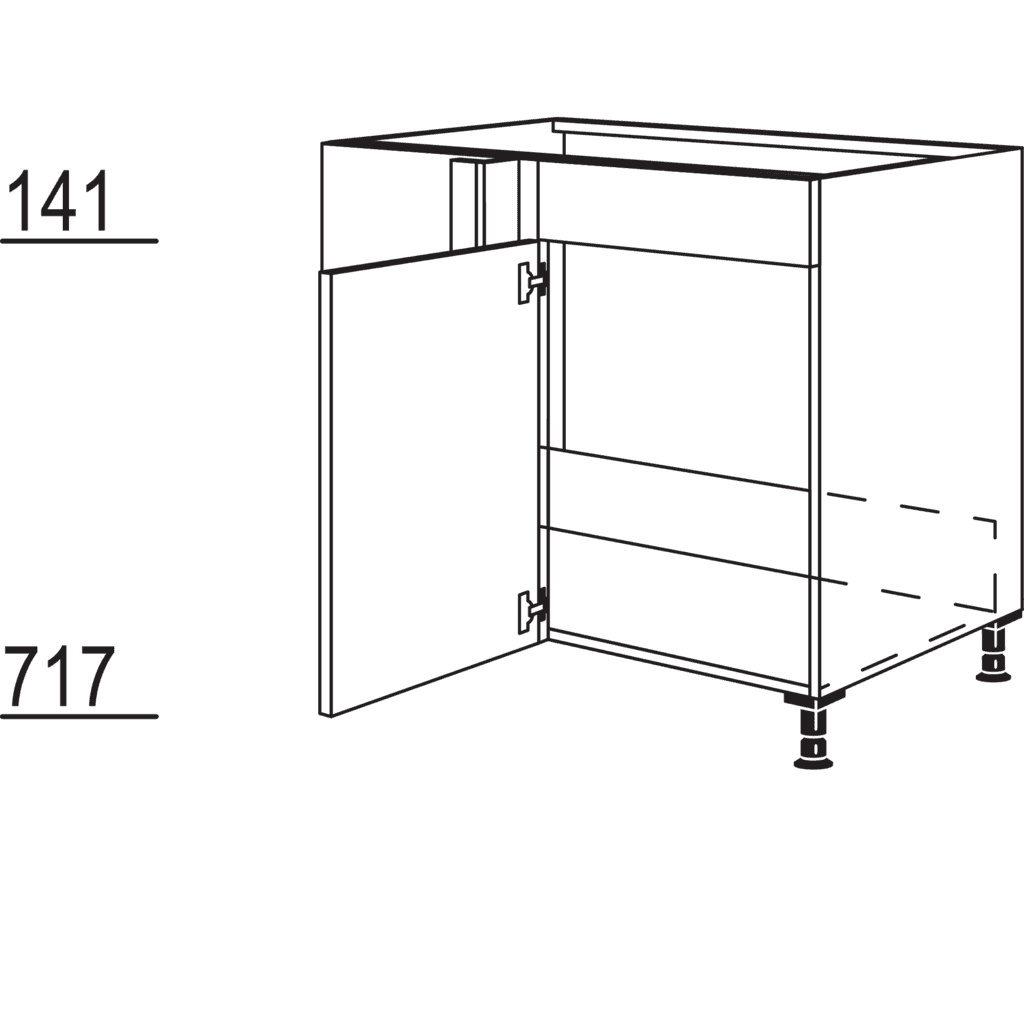

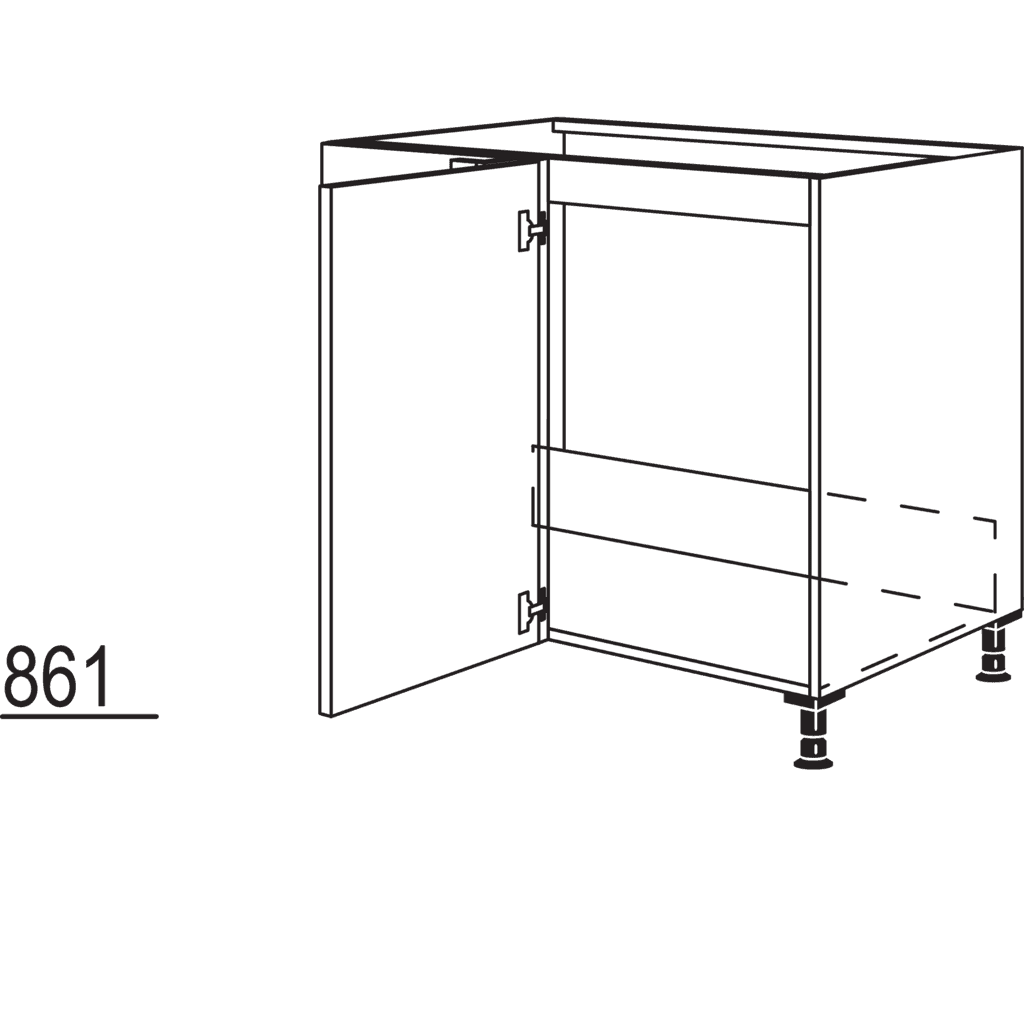

Die Skizzen zeigen beide Fronten mit geöffneter Tür.

Nobilia baut den Spülen-Eckschrank in einer linken und einer rechten Ausführung, damit er in jede Ecke passt.

Welche du brauchst, ergibt sich aus der Ecke, in der deine Spüle stehen soll; die Seite gibst du bei der Bestellung an. Die Skizzen zeigen beide Fälle von oben.

Das Zubehör richtet sich danach: Den Feuchtigkeitsschutzboden für die Größen 90-40 und 100-60 bekommst du ebenfalls links oder rechts, damit er genau unter deine Spüle passt.

Schränke kommen werksseitig montiert. Sockelblenden, Wangen und Schrankverbindung montierst du bauseitig.

Wie das geht, zeigt dir unsere Montage-Seite mit den Videos von Nobilia und den Montageanleitungen als PDF. Sie ist nach Themen sortiert, von der Vorbereitung bis zu den Elektrogeräten. Das Video hier zeigt den Aufbau einer ganzen Küche.
